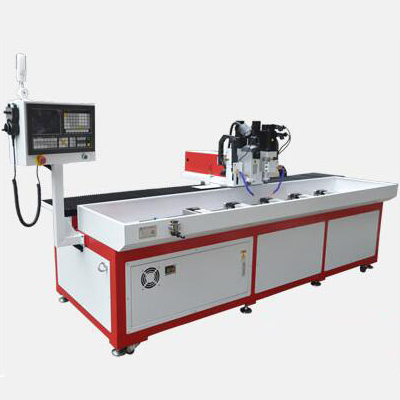

多功能鉆孔一體機
|
|
☆外形尺寸：2100*1000*1400mm
|
|
☆有效行程：1300*300*200mm
|
|
☆機床重量：1200kg
|
|
☆鉆孔范圍：0.3-16mm
|
一、性能特點
此款多功能鉆孔一體機絲桿滑軌采用臺灣進口，提高使用壽命。省時、省力不易爛牙，絲錐不易折斷，即使絲錐因未及時換而斷裂，也會有自動斷絲錐報警功能停止加工，保護工件。力道受氣壓影響無法穩定，攻牙時好時壞。所以，這種設備主軸更適合高效率加工
1、加工中心系統、隨意設定鉆孔攻絲深度、位置
2、傳動和動力頭全部伺服電機，正反轉精準，加工出的牙孔規則
3、有效行程內任意鉆孔攻絲，可通過工裝定位，對斜孔進行鉆孔攻絲。
4、ER 20/25標準通用筒夾，方便換，而且安全扭力內，保證絲錐損傷少。絲錐磨損慢，牙孔精度更高
5、傳統鉆孔機工作靠劃線打點加工，攻牙效果不穩定，時間無法控制。而此款多功能鉆孔一體機更輕便靈活。
二、高效率的排屑機構：
解決多機床切屑排除問題 。
三、高效率的排屑系統：
在排屑功能上，設計非常簡單且有效率的排屑機構，切屑被沖屑裝置的大量切削液帶至機械中央的螺旋排屑器上， 再經由螺旋排屑器將此切屑排至機臺后面的蓄屑車上。使用者可方便且簡單的清理切屑。Y后軌道及滾珠導桿完全護蓋保護。
三、高速、高精度的線性滑軌：
線性導軌零間隙，圓弧切削，斜面切削，表面紋路較均勻。
適用高速運轉，且大幅降低機臺所需驅動馬力。
| 項目/型號 | DNC-1830DT | 單位 |
| 機床外形尺寸（長X寬X高） | 3100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1800 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 120 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X2000，Y280 | mm |
| 最大承重 | 1200 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
